Két nối loadcell với đầu cân XK3190-D10

Đầu hiển thị cân của hãng Yaohua Đài Loan Model XK3190-D10 với sản phẩm chuyên ứng dụng lắp đặt cho sản phẩm cân ô tô. Với nhiều khách hàng thắc mắc không biết cách kết nối đầu cân với dây tín hiệu loadcell như thế nào. Qua bài viết này Minh Hoàng xin hướng dẫn chi tiết về cách kết với đầu cân XK3190-D10 với dây tín hiệu loadcell . Kết nối cũng tương tự như sơ đồ kết nối của một số modell khác của hãng theo sơ đồ chân dưới đây , và Minh Hoàng chỉ xin lưu ý một số điểm chú ý quan trọng để quý khách hàng tự xử lý được.

Chân E- : Dây tín hiệu nguồn âm

Chân S- : Dây bù điện áp âm

Chân SHIELD : Chân mát của đầu cân

Chân E+ : Dây tín hiệu nguồn dương

Chân S+ : Dây bù tín hiệu nguồn dương

Chân IN- : Dây tín hiệu ra âm

Chân IN+ : Dây tín hiệu ra dương.

Đối với một số loadcell có 7 dân tín hiệu gồm E- , E+ , S- , S+ , IN- , IN+ , SHIELD,

Chú ý : Khi kết nối loadcell một số modell của hãng cân kết nối chung 2 cân 1 và chân 2 , Cân 6 chung với chân 7 để tín hiệu ra xử lý được ổn định nhất .

Kết nối đầu cân XK3190-D10 với hiển thị phụ hay máy tín thiết bị ngoại vi:

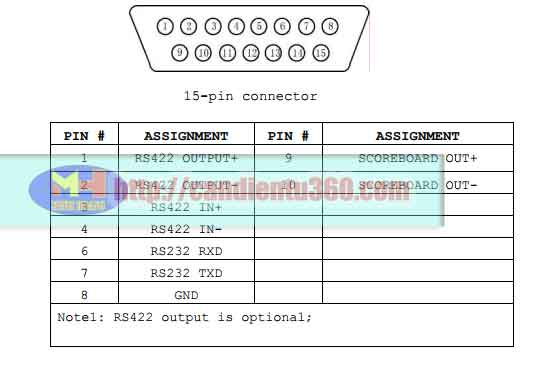

Lưu ý : khi kết nối với hiện thị phụ hay máy tính đối với đầu cân D10 thường có 2 cổng RS232 9 chân và tích hợp 2 cổng RS232 với RS422 chung với giắc 15 chấn . Việc kết với với thiết bị ngoại vi chỉ dùng 2 chân là GND và chân TXD hoặc RXD theo sơ đồ các chân như trên
